| HƯỚNG DẪN SỬ DỤNG MẠCH NẠP AVR |
1. Yêu cầu
2. Chạy thử phần mềm và kiểm tra phần cứng

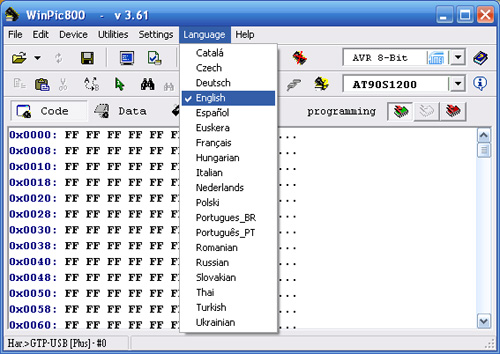

- Mở chương trình WinPic800 bằng cách double click vào shortcut WinPic800 từ màn hình Desktop. Và chọn ngôn ngữ, chọn AVR 8-bit trong comboBox thứ nhất.
|
|

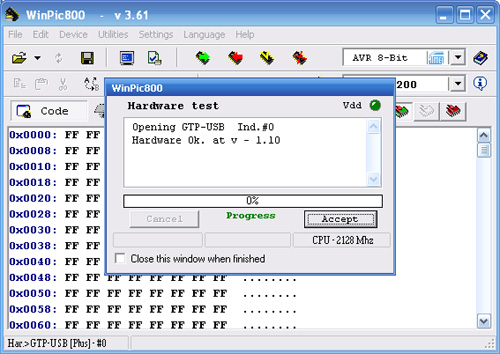

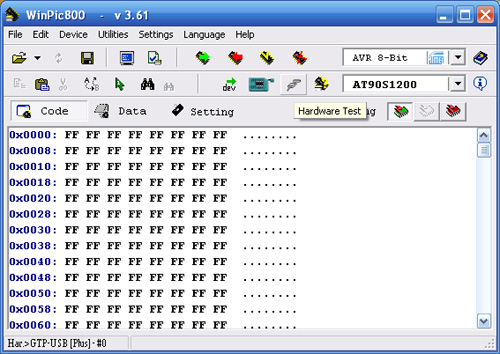

- Kiểm tra phần cứng bằng cách click icon Test harware.
|
|
|
|
3. Nạp thử AVR

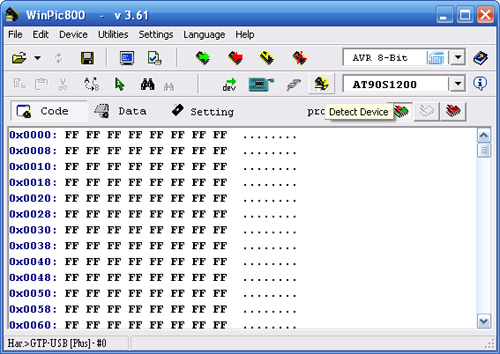

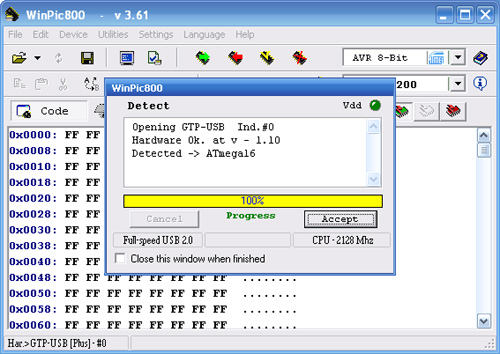

- Đặt jumper trên header-4pin ở vị trí VDD, kết nối cáp bus với chip cần nạp theo 1 trong 3 sơ đồ, click icon Detect Device để kiểm tra chip.
|
|
ISP-7pin
MOSI
MISO
SCK
RESET
VDD
GND
XTAL1 |
-------------------
-------------------
-------------------
-------------------
-------------------
-------------------
------------------- |
Slave (ATmega16)
(MOSI) PB5
(MISO) PB6
(SCK) PB7
RESET
VCC ( và AVcc )
GND
XTAL1 (khi cần thiết) |
| |
ISP-5x2pin
1-MOSI
2-VDD
4, 6, 8, 10-GND
5-RESET
7-SCK
9-MISO |
-------------------
-------------------
-------------------
-------------------
-------------------
-------------------
|
Slave (ATmega16)
(MOSI) PB5
VCC ( và AVcc )
GND
RESET
(SCK) PB7
(MISO) PB6 |
| |
ISP-3x2pin
1-MISO
2-VDD
3-SCK
4-MOSI
5-RESET
6-GND |
-------------------
-------------------
-------------------
-------------------
-------------------
-------------------
|
Slave (ATmega16)
(MISO) PB6
VCC ( và AVcc )
(SCK) PB7
(MOSI) PB5
RESET
GND |
|
|

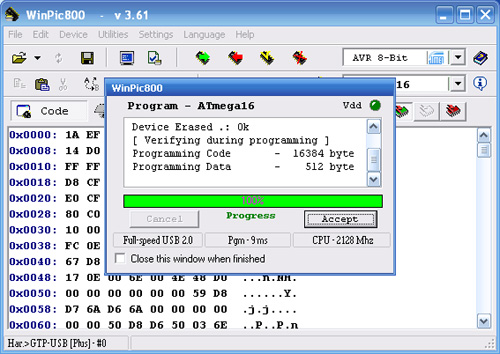

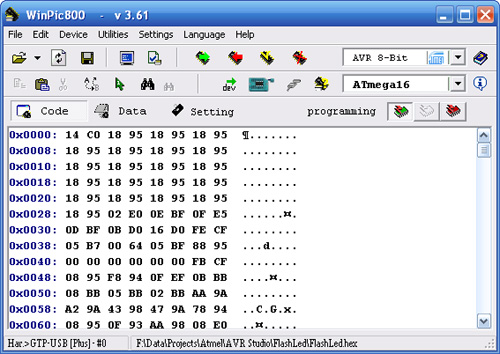

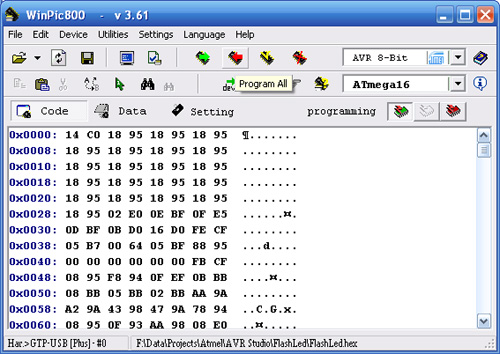

- Load file *.hex và nạp cho chip.
|
|
- Phần mềm có chức năng vừa nạp vừa kiểm tra code, vì thế không nhất thiết phải verify sau khi nạp.
- Khi AVR mục tiêu đã được cấp nguồn từ bên ngoài, nên đặt jumper trên header-4pin ở vị trí OFF để cách ly nguồn với mạch nạp.
- Khi đặt jumper trên header-4pin ở vị trí 5V, AVR mục tiêu sẽ được được cấp nguồn liên tục từ cổng USB. Lưu ý, trước khi chuyển sang vị trí 5V nên đặt ở vị trí VDD và kiểm tra thử (bằng cách Detect Device) để đảm bảo cáp bus đã gắn chính xác.
- Mạch nạp có khả năng cấp xung trong quá trình nạp tại chân XTAL1 trên ISP-7pin. Sử dụng chức năng này trong trường hợp đã Setting Config ngoài ý muốn (RC Internal thành RC External hoặc Crystal) bằng cách nối chân này vào chân XTAL1 của AVR.
|
| |
